Hoe worden rubberen O-ringen gemeten?
O-ringen zijn een van de meest voorkomende soorten afdichtingen ter wereld. O-ringen worden in een grote verscheidenheid aan industrieën gebruikt vanwege hun brede scala aan productiegroottes. Deze ronde mechanische afdichtingen voorkomen dat gas of vloeistof door de opening stroomt, maar kunnen na verloop van tijd verslijten en moeten worden vervangen. Als u van plan bent uw O-ring te vervangen, is een goede pasvorm van cruciaal belang voor een succesvolle afdichting.

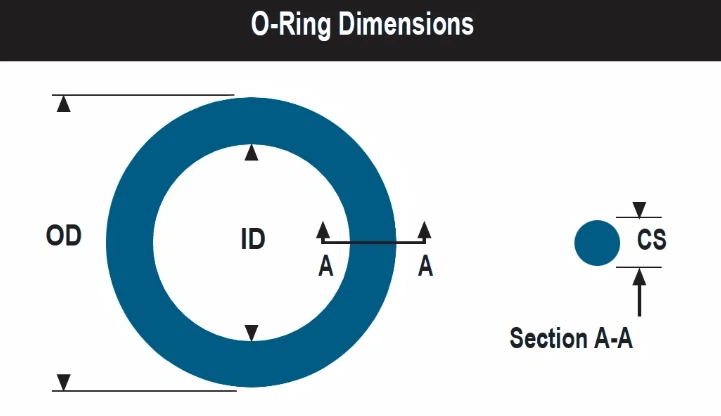

Rubberen O-ringen worden in verschillende maten gemeten om een goede pasvorm en compatibiliteit voor het beoogde gebruik te garanderen. De belangrijkste metingen die worden gebruikt om een O-ring te specificeren zijn onder meer:
1. Binnendiameter (ID): Dit is de maat voor de binnendiameter van de O-ring wanneer deze zich in ontspannen toestand bevindt (niet uitgerekt of samengedrukt). Meestal gemeten vanaf de binnenrand van de O-ring.
2. Buitendiameter (OD): Dit is de maat van de buitenste omtreksrand van de O-ring in ontspannen toestand. Nogmaals, het wordt meestal gemeten vanaf de buitenrand van de O-ring.
3. Diameter van de dwarsdoorsnede (CS): Ook wel dikte of breedte genoemd. Deze meting heeft betrekking op de diameter van de O-ring wanneer deze zich in een cirkelvormige of ringvormige dwarsdoorsnede bevindt. Dit wordt vaak de "breedte" van de O-ring genoemd.
O-ring ID-, OD- en CS-metingen worden doorgaans gespecificeerd in millimeters (mm) of inches (inch). Een O-ring kan bijvoorbeeld worden gemarkeerd met "20 mm ID x 30 mm OD x 5 mm CS", wat een binnendiameter van 20 mm, een buitendiameter van 30 mm en een dwarsdoorsnedediameter van 5 mm aangeeft.
